阀门液压执行器-简谈9

阀门液压执行器-简谈9

-EN15714-4-2019标准设计要求（1）

在工业阀门部分回转执行器中，气动执行器，气液联动执行器，电动执行器都有相对应之GB或者JB准表参考执行。唯独液动执行器目前没有参考GB或者JB标准参考。参照欧洲标准EN15714-4-2019标准，工业阀门用液压部分回转执行器要求，逐步介绍这个标准的一些设计要求。

4.2关于扭矩

供应商需要标明双向操作时，在指定工作压力下执行器保证的最低输出扭矩；如果随着执行器旋转，扭矩非线性关系，需要表格说明或者曲线说明扭矩与旋转的关系。

4.3关于压力级别与寿命

4.3.1压力级别：

EN15714-4-2019标准，提供四个压力级别。分别5.5Mpa、10.3Mpa、20.7Mpa、34.5Mpa.

我们液压标准应该是6.3Mpa，10Mpa、16Mpa、25Mpa、31.5Mpa。群美制造执行器压力级别是16Mpa.一款介于欧洲标准10.3与20.7标准的执行器。

4.3.2寿命测试：

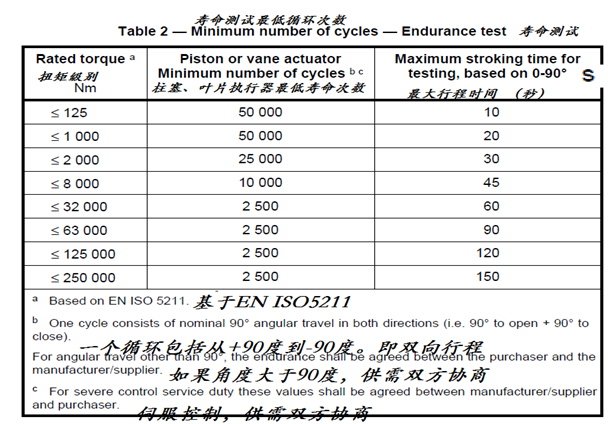

标准要求，执行器的最低寿命要求应当满足：在施加负载满足最低60%的额定压力下执行器提供的扭矩值，执行器测寿命最低次数应当满足下表要求。

4.4最低启动压力

制造商或者供应商应当提供执行器在环境温度条件下启动压力。

4.5 泄漏

执行器应当做两档压力测试。一档压力测试是15%-25%的执行器最大允许工作压力，一档是143%的执行器最大允许工作压力。

执行器应当无可见外泄漏，当进行型式试验或者出厂试验时。

测试介质由制造厂家规定说明。

测试介质应当与执行器兼容。

每一测试压力应当满足最低测试三分钟要求，测试时间应当从压力建立开始，开始与结束的压力表读数与时间应当记录。
